Jak zaplanować trasy kabli dla systemów niskoprądowych, by uniknąć późniejszych przeróbek

Największe problemy z okablowaniem teletechnicznym pojawiają się, gdy wczesny projekt nie uwzględnia przyszłych urządzeń. Współczesne budynki opierają się na zaawansowanych systemach, które wymagają stabilnego przesyłu danych. Brak rezerwy na dodatkowe punkty alarmowe, rozbudowę sieci lokalnej LAN czy monitoring wizyjny sprawia, że każda późniejsza modernizacja wymusza kucie wykończonych już ścian. Prowadzenie przewodów bezpośrednio po powierzchni tynków psuje estetykę wnętrza i naraża delikatną infrastrukturę na uszkodzenia mechaniczne. Odpowiednio wczesne wytyczenie głównych ciągów komunikacyjnych pozwala uniknąć tych komplikacji, obniżając koszty ewentualnej rozbudowy w przyszłości.

Zakres planowania sieci i koordynacja układów

Planowanie infrastruktury kablowej zależy od docelowej funkcji obiektu, liczby wyznaczonych stref oraz przewidywanego potencjału rozbudowy. Budynki mieszkalne wymagają elastyczności przede wszystkim pod kątem systemów smart home oraz zintegrowanych modułów bezpieczeństwa. Obiekty przemysłowe i komercyjne stawiają z kolei na pełną skalowalność, która umożliwia bezproblemową integrację zaawansowanych systemów przeciwpożarowych, kontroli dostępu i automatyki HVAC.

Współpraca sieci teletechnicznych z potężną infrastrukturą silnoprądową wymusza zachowanie restrykcyjnych odstępów. Zgodnie z wytycznymi norm, w tym PN-EN 50174, odległości między kablami zasilającymi a sygnałowymi zależą ściśle od klasy zastosowanego ekranowania oraz rodzaju fizycznego separatora. Prowadzenie obu typów okablowania równolegle na dłuższych odcinkach wymaga stosowania oddzielnych koryt. Zapobiega to powstawaniu silnych zakłóceń elektromagnetycznych, które potrafią destabilizować pracę czułych urządzeń cyfrowych i sterowników.

Firma Elektroinstal od ponad trzech dekad realizuje kompleksowe zlecenia elektroinstalacyjne. Doświadczony zespół wykonuje między innymi profesjonalne instalacje niskoprądowe w Ostrowie Wielkopolskim i okolicznych miejscowościach, dostarczając stabilne rozwiązania infrastrukturalne dla inwestorów prywatnych oraz dużych zakładów produkcyjnych.

Różnice w trasowaniu kabli dla wybranych typów obiektów

Domy jednorodzinne charakteryzują się stosunkowo prostą topologią sieci. Trasy muszą docierać do każdego pomieszczenia użytkowego, zapewniając niezbędny zapas na dodatkowe gniazda komputerowe oraz czujniki ruchu. Prywatni inwestorzy najczęściej decydują się na umieszczenie głównego punktu dystrybucyjnego w garażu lub wydzielonym pomieszczeniu technicznym, skąd sygnał rozchodzi się po całej posesji.

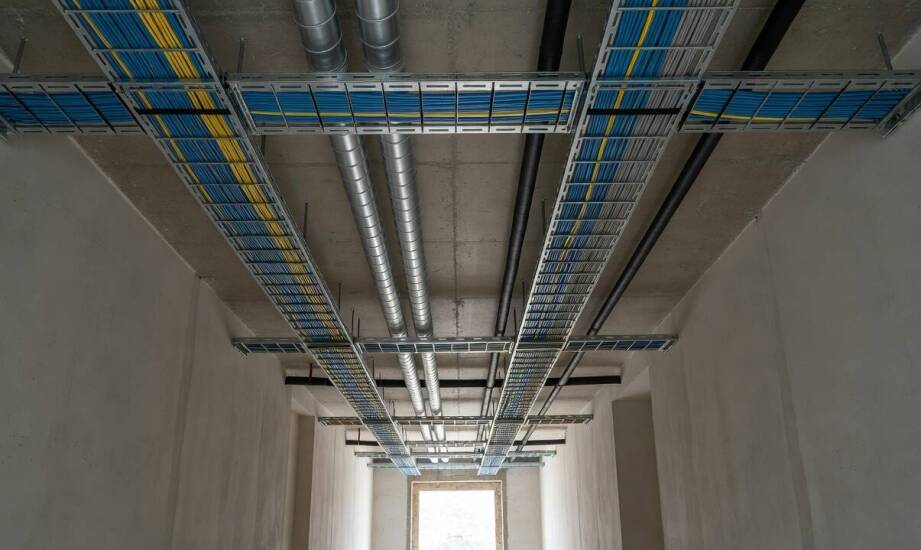

Budownictwo wielorodzinne oraz rozległe hale produkcyjne wymagają innego podejścia logistycznego. Rozbudowane obiekty komercyjne opierają się na szerokich szybach instalacyjnych i korytkach siatkowych, które biegną nieprzerwanie przez wszystkie kondygnacje budynku. Taka struktura ułatwia późniejsze zarządzanie tysiącami metrów przewodów oraz zapewnia obsłudze technicznej dogodny dostęp serwisowy na wypadek nagłej awarii.

Rezerwy techniczne ułatwiające przyszłą rozbudowę

Pozostawienie pustych przestrzeni montażowych stanowi podstawę nowoczesnego projektowania instalacji. Eksperci zalecają układanie dodatkowych rur osłonowych i peszli o przekrojach, które w przyszłości pozwolą na swobodne wciągnięcie kolejnych wiązek bez ingerencji w strukturę ściany. Główne korytka kablowe powinny pozostawać wypełnione tylko w określonym, bezpiecznym procencie. Gwarantuje to właściwą wentylację pracujących przewodów i pozostawia cenne miejsce na podłączanie nowych obwodów.

Przepusty przeprowadzane przez grube ściany nośne oraz fundamenty wymagają zastosowania rur o średnicy odpowiednio większej niż sam układany kabel. Wykorzystanie certyfikowanych uszczelnień tych newralgicznych przejść chroni wnętrze budynku przed wilgocią z gruntu i ułatwia prowadzenie prac modernizacyjnych wiele lat po oddaniu inwestycji.

Najczęstsze błędy wymuszające ingerencję w tynki

Niewłaściwy dobór osprzętu na wczesnym etapie budowy generuje poważne problemy podczas wieloletniej eksploatacji. Głównym błędem pozostaje montaż małych rozdzielnic bez pozostawienia rezerwy modułowej. Gdy po kilku latach pojawia się potrzeba dołożenia nowych zabezpieczeń dla monitoringu lub domowej automatyki, inwestor staje przed koniecznością całkowitej wymiany szafy sterowniczej.

Lekceważenie zasady separacji obwodów energetycznych od delikatnych linii sygnałowych prowadzi do ciągłych błędów transmisji danych. Pominięcie sporządzenia precyzyjnej dokumentacji powykonawczej sprawia z kolei, że bezpieczna lokalizacja tras pod tynkiem staje się po czasie niezwykle trudna. Skutkuje to częstymi przewierceniami okablowania podczas rutynowych prac wykończeniowych, takich jak montaż mebli.

Dobrze zaprojektowana sieć teletechniczna ujawnia swoją docelową wartość w momencie, gdy budynek zmienia funkcję lub zyskuje nowych użytkowników. Elastyczne i pojemne trasy przesyłowe pozwalają na szybką adaptację pomieszczeń bez konieczności przeprowadzania inwazyjnych przeróbek budowlanych. Przemyślana od początku topologia chroni kapitał inwestora i podnosi rynkową wartość nieruchomości, gwarantując jej gotowość na wyzwania nadchodzących lat.
